這些年板式家具的成熟已是有目共睹，木工雕刻機對行業的發展應用普及發揮了很大的作用，數控行業也在不斷更新發展，今天對木工雕刻機多主結構控制系統的設計，給大家分享一下技術那點事。

  數控木工雕刻機控制系統的硬件部分主要包括PC機、運動控制卡CNC USB Controller、步進驅動器、反饋裝置和電動機。硬件結構上利用PC機作為主體，將控制卡通過以太網高速USB接口和PC機通信，控制器自身還提供了如直線插補、圓弧插補等典型的插補算法;步進驅動器則根據運動控制器提供的信號驅動電機按照預定的方向和速度轉動。

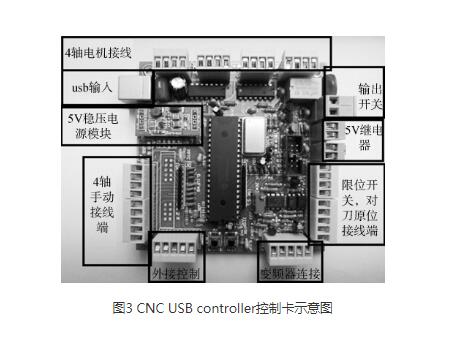

  數控木工雕刻機的系統屬于多主結構的數控系統，PC機和運動控制器兩者之間資源實現共享，非實時性任務分別有PC機和運動控制器分別完成。CNC USB controller運動控制卡是介于電腦和電機驅動器之間的設備，使用電腦的USB端口，利用USB CNC軟件平臺，不需要任何附加軟件。運動控制器是數控系統實現速度和位置的關鍵硬件，選用一個四軸的運動控制卡，控制卡的外觀與控制模塊如圖3所示。

  伺服系統結構采用步進開環結構，開環是較為簡單的伺服系統結構，只需要通過控制指令脈沖的數量、頻率以及通電順序即可達到控制執行部件運動的位移、速度以及運動方向的目的，步進電機的控制方式如圖4所示。控制卡接收到限位開關發出的工作臺到達信號，通過內部控制電路的作用，對步進電機驅動器發出停止命令，即相應電機停止轉動。

  木工雕刻機的多主結構控制系統是很先進的，性能非常好，對于板式家具的加工制作意義很大。隨著技術的進步，相信木工雕刻機控制系統的性能會越來越完善，發揮的作用也會越來越大。
